磨煤机又叫碎煤机，是将煤块破碎并磨成煤粉的机械，是煤粉炉的重要辅助设备。磨煤机的型式很多，按磨煤工作部件的转速可分为三种类型，即低速磨煤机、中速磨煤机和高速磨煤机。
高速磨煤机（碎煤机）
高速磨煤机是转速达到500～1500r/min的磨煤机,主要由高速转子和磨壳组成。常见的有风扇磨和锤击磨等。在风扇磨中煤块受到高速转子的高速冲击与磨壳碰撞，以及煤块之间互相撞击而被磨碎。这种磨煤机与煤粉分离器组成一个整体，结构简单，紧凑，初投资�。乇鹗视糜谀ブ聘咚趾置汉突臃⒎指�、容易磨制的烟煤。风扇磨由于磨损大，连续运行时间较其他磨煤机都短，不适于磨制硬质煤种。
中速磨煤机（碎煤机）
中速磨煤机是转速为50～300r/min的机器，种类较多。常见的有平盘磨、碗式磨、E型磨和辊式磨。它们的共同特点是碾磨部件由两组相对运动的碾磨体构成。煤块在这两组碾磨体表面之间受到挤压、碾磨而被粉碎。同时，通入磨煤机的热风将煤烘干，并将煤粉送到碾磨区上部的分离器中。经分离后，一定粒度的煤粉随气流带出磨外，粗颗粒的煤粉反回碾磨区重磨。中速磨煤机具有设备紧凑、 占地小、 电耗�。ㄔ嘉智蚰ッ夯�50～75％）、噪声小、运行控制比较轻便灵敏等显著优点；但结构和制造较复杂，维修费用较大，而且不适宜磨制较硬的煤。在大容量燃煤锅炉中碗式中速磨用得较多。
低速磨煤机（碎煤机）

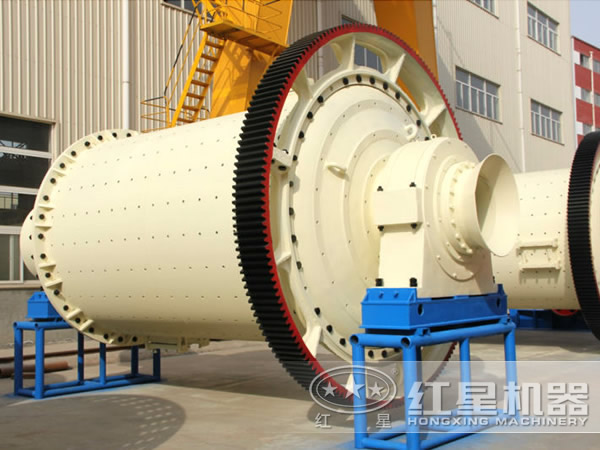

低速磨煤机 主要为滚筒式钢球磨煤机，一般简称钢球磨或球磨机。它是一个转动的圆柱形或两端为锥形的滚筒，滚筒内装有钢球。滚筒的转速为15～25r/min。工作时筒内的钢球不断地撞击和挤压煤块，将煤块磨制成煤粉。然后由通入滚筒内的热风将煤烘干并将煤粉送出，经分离器分离后，一定粒度的煤粉被送入煤粉仓或直接送入煤粉燃烧器。钢球磨笨重庞大、电耗高、噪声大；但对煤种的适应范围广，运行可靠，特别适宜于磨制硬质无烟煤。
工作原理

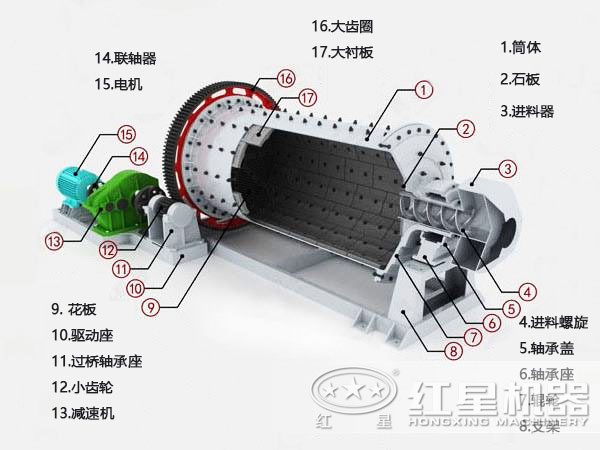

产品内部图
技术参数
| 产品规格(m) | 磨机形式 | 传动形式 | 减速机 | 电机功率(kw) | 生产能力(t/h) | 总重量(t) | |
| 型号 | 速比 | ||||||
| φ1.5×5.7 | 开流 | 边缘 | ZD40 | 3.55 | 130 | 4.5-6 | 25.8 |
| φ1.83×6.4 | 开流 | 边缘 | ZD60 | 4.5 | 210 | 7.5-15 | 43 |
| φ2.2×6.5 | 圈流 | 边缘 | ZD70 | 5 | 380 | 14-26 | 60 |
| φ2.4×7 | 圈流 | 边缘 | ZD70 | 5 | 475 | 24-28 | 81 |
| φ2.4×10 | 圈流 | 边缘 | ZD80-4-Ⅱ | 6.435 | 570 | 32-36 | 118 |
| φ2.6×10 | 圈流 | 边缘 | JDX710 | 6.3 | 800 | 45-50 | 130 |
| φ3×9 | 开流 | 边缘 | JDX800 | 6.3 | 1000 | 55-60 | 158 |
| φ3.2×9 | 圈流 | 边缘 | MBY900 | 7.1 | 1250 | 62-65 | 195 |
| φ3.5×10 | 开流 | 边缘 | JDX900 | 5.84 | 1250 | 70-75 | 200 |
| φ3.8×7.5 | 圈流 | 边缘 | JDX900 | 5.6 | 1600 | 80 | 233 |
| φ4.6×10+3.5 | 圈流 | 中心 | JQS3550 | 15.1 | 3550 | 190 | 415 |
| φ4.6×10.5+3.5 | 圈流 | 中心 | JQS3550 | 15.1 | 3550 | 210 | 476 |
