动刀组合方式的设计
相邻动刀到齿之间要实现错齿排列，这种排列方式可在破碎过程中加大剪切转矩，节省电耗，并使转子运转平稳。
若采用刀齿对齐的方式进行安装，破碎过程中常出现电机电流波动较大，刀具磨损等现象，从而导致道具的使用寿命短和生产率低，这是因为，若采用刀齿对齐方式安装，到齿在破碎时与垃圾的接触面积较大，受到的阻力增加，且由于垃圾物料组成极其复杂，电机电流会出现波动较大的现象，采用错齿排列，电流波动幅度有所减轻。
动刀片和定刀之间要交错排列，这种组合方式有利于实现对物料的啮合破碎，如下图

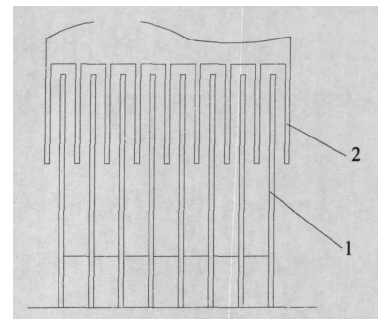

动刀和定刀装配结构图
1--动刀片 2--定刀
破碎机动刀
动刀片的设计成鹰勾形，除具有抓取物料、实现拉伸破碎，还具有防止物料对破碎机机轴缠绕的功能。在保证齿的强度的前提下应尽量减小该尺寸。齿形过大会增加垃圾破碎时的阻力增加能耗。而齿形�。坏崾钩莸那慷冉档投一崾构鬯橄窒蠹泳纾币膊槐阌谀鋈胛锪�。
选择刀片的材料，应考虑城市生活垃圾组分对刀片的腐蚀、摩擦以及破碎时可能产生的高温的影响，因此刀片材料要求具有较高的强度、耐磨性和耐腐蚀性。

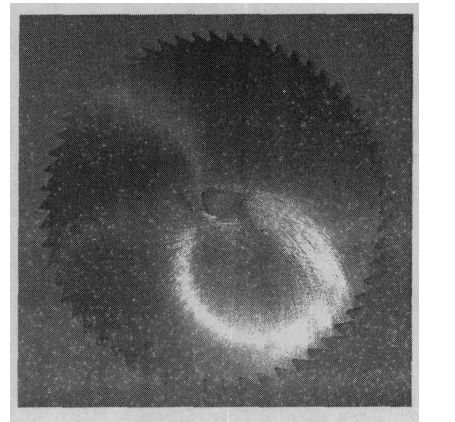

动刀片图
破碎机定刀
定刀设置在刀架上，定刀两侧设有若干刀槽，所述的定刀为分体结构，两边的定刀上分别设有螺栓孔。本发明将定刀设计为两半，使得两侧的刀槽能满足不同的装配条件，还可以根据螺栓孔作适当的位置调整。这样定刀两侧的动刀也不再互相制约，减少了装配和修磨的工作量，也降低了零部件的加工精度要求，有效的节约了加工成本。
