    破碎机在破碎城市垃圾时破碎齿受力计算及校验分析

    编辑：田慧慧

    发布：2012-09-29 09:10:17 更新：2018-05-11 16:19:04

    破碎机在进行破碎作业的时候，破碎齿各部应力分布均匀，可以提高齿的使用寿命及材料的使用效率，节省材料;其次，可减轻破碎机重量，减小无用功，降低功耗。其受力假设集中于齿顶，方向为垂直面，刀齿的受力状态如下图所示。

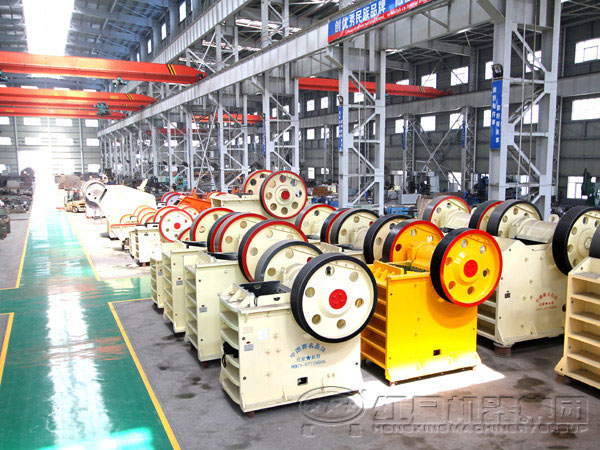

    破碎机生产车间

    破碎机生产车间

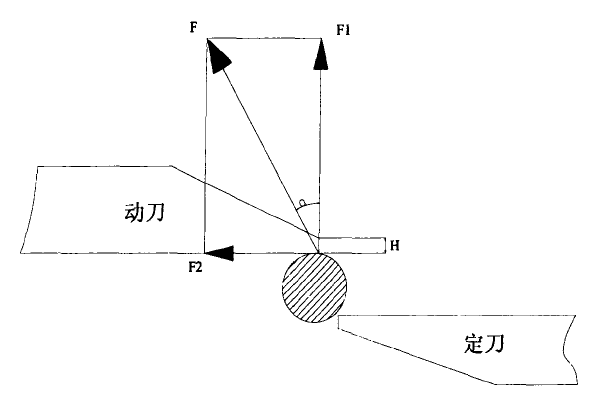

    破碎机动力刀齿受力图

    破碎机动力刀齿结构受力图

    破碎机动刀片刀齿主要受到动力剪切力F1产生的剪切应力τ和挤压力F2产生的挤压应力σ。以刀齿的长度L作为破碎垃圾的处理直径，可以计算出刀齿受到的最大剪切应力τmax和刀齿受到的最大挤压应力σmax，从而对刀齿材料的强度进行校验。

    F1max=p×s1=p×L×h

    τmax=F1max/s2=pLh/Hh=PL/H

    F2max=Ftmax×tanα

    σmax=F2max/S2=Pltanα/H

    式中P--城市生活垃圾的破碎强度，Mpa。

    S1---刀齿截面积，m?。

    S2--垃圾刃口截面积，m?。

    L--刀齿长度，m。

    h-刀齿厚度，m。

    H-刀齿刃口宽度，m

    α--垃圾破碎受力角度，这里取α=10

    根据城市生活垃圾的组成，当破碎机的破碎轻度达到80Mpa时，基本能满足城市生活垃圾破碎的要求。
